光纖電纜的類型:最適合您的選擇是什麼?

1. 單模光纖電纜

單模光纖也稱為OS或光單模光纖,它包含直徑約為5-10微米(百萬分之一米)的非常薄的纖芯。所有信號從中間直行,邊緣不會反彈。

單一型號光纖具有最簡單的結構,它可以分為OS1和OS2,它們的主要區別在於光纜結構而不是光學規格。OS1型電纜採用緊密緩衝結構,而OS2為松套管或吹製電纜結構。


     · OS1 單模緊密緩衝電纜

每根OS1纖維都有自己的雙層保護塗層,一層是塑膠,另一層是防水丙烯酸酯。這種緊密緩衝電纜具有更小,重量更輕的電纜,比鬆散管更靈活,更耐擠壓。由於沒有凝膠需要清潔,也沒有用於扇出元件的連接器端子,因此安裝更容易。

應用:OS1單模光纖可以支持高達10G的速度和長達約10公里(6英里)的距離。它主要用於室內,例如城市,建築物,工廠,辦公園區或校園中的中距離電信公司本地環路,LAN和點對點鏈路。

    · OS2 單模松套管電纜

除了外塗層外,OS2的所有光纖基本上都是裸露的,每根光纖都有一個用於識別的彩色塗層。此外,光纖「漂浮」在堅固,耐磨,超大的管子中,該管通常填充有光學凝膠以保護纖維免受潮氣。連接器端子需要扇出元件。

應用:OS2單模松套管電纜可以支持高達100G的速度和長達200公里(124英里)的距離。它廣泛用於戶外應用,如高光纖數,長距離電信骨幹網和回程線路,街道和鐵路沿線的直接埋設應用。


單模光纖摘要

單模光纖是高數據速率或遠距離傳輸的標準選擇。與多模光纖電纜相比,單模光纖能夠以更高的速度傳輸信號,信號衰減和外部干擾更少。




2. 多模光纖電纜

在多模光纖電纜中,每根光纖的尺寸大約是單模光纖的10倍。這意味著光束可以以各種不同的模式(黃色,橙色,藍色和青色線)穿過核心。
由於多模光纖電纜將光與核心一起傳播分散到多條路徑中,因此在短距離和中距離內允許更高的頻寬。然而,在長電纜操作中,多條光路會在接收端造成失真,導致數據傳輸不清晰和不完整。
因此,多模通常僅用於數據中心等短距離應用。

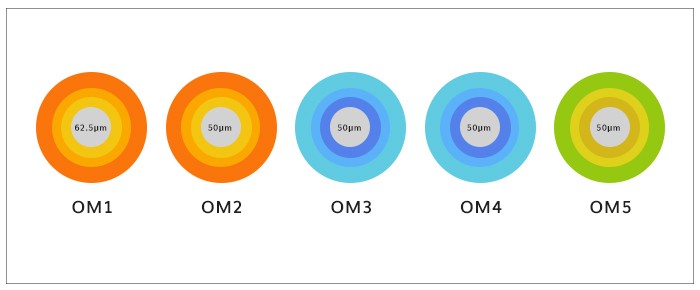

以下是多模光纖電纜的類型及其規格:


OM1

·護套顏色 – 橙色
·核心尺寸 – 62.5um
·數據速率 – 1Gb @ 850nm 波長
·距離 – 最遠 300 米
· – 短途網路、區域網(LAN)和專用網路

OM2

·護套顏色 – 橙色
·芯徑 – 50um
·數據速率 – 1Gb @ 850nm 波長
·距離 – 最遠 600 米
· – 短途網路、區域網(LAN)和專用網路
·通常用於較短的距離。具有兩倍的距離容量,具有OM1

OM3

·護套顏色 – 水綠色
·芯徑 – 50um
·數據速率 – 10Gb @ 850nm 波長
·距離 – 最遠 300 米
·使用更少的光照模式,從而提高速度
·能夠使用 MPO 連接器運行 40GB 或 100GB,最遠可達 100 米

·應用 – 更大的專用網路

OM4

·護套顏色 – 水綠色
·芯徑 – 50um
·數據速率 – 10G @ 850nm 波長
·距離 – 最遠 550 米
·能夠利用 MPO 連接器運行 100GB 至 150 米
·應用 – 高速網路、數據中心、金融中心和企業園區

OM5 – 最新和最偉大的多模光纖

·護套顏色 – 石灰綠色
·完全相容,可與OM3和OM4布線配接
·利用850nm至953nm之間的更寬波長範圍
·設計用於支援短波分複用 (SWDM)
·可以傳輸 40 Gb/s 和 100 Gb/s
·應 – 需要更遠鏈路距離和更高速度的高速網路和資料中心。


由於OM1和OM2光纜無法達到更高的速度,OM3和OM4已成為支援25G,40G和100G乙太網的多模光纖的主流。

在過去的30年中,多模光纖電纜取得了長足的進步,到目前為止OM5已經在數據中心開發,以擴大多模光纖的優勢。
