FTTH光纖機櫃及光纖收容箱產品介紹


FTTH光纖機櫃通常為加寬型設計（800×600mm），內部可加裝兩支光纖繞線軸，每支正面設有8個以上弧形繞線槽（R>30mm），確保光纖在佈線時彎曲半徑不低於規範，避免訊號衰減或光纖折損。此類機櫃多設置於總配線間（MDF Room），作為主幹光纖進出、分纖與跳接的重要節點。

光纖收容箱則依安裝位置與空間條件區分為兩大類型：


• •  壁掛式光纖收容箱：常用於樓層弱電間、室內管道，容量範圍為為6C至48C，安裝彈性高，適用於用戶數不多或空間受限的場所。
•
• •  機架式光纖收容箱：設計對應19吋標準機架或FTTH光纖機櫃，常見規格有24C、48C、96C與144C，具備更高的擴充性與維護效率，適合中大型工程使用。

提供光纜引進、接續、光纖跳接及收容管理，可與光電傳輸設備搭配使用，箱體皆採鋁合金材質製成，重量輕，堅固耐用不易變型。

在大樓或社區進行FTTH光纖佈線工程時，設備選型的準確性直接影響到佈線效率、未來維修便利性與擴充彈性。實務上，選擇何種規格的光纖收容箱與FTTH光纖機櫃，應根據社區用戶數、樓層規模、主幹光纖條數等要素進行配置評估。常見配置建議如下：

➤ 光纖收容箱容量建議：

• •  100戶以下：建議選擇 24芯或48芯機架式光纖收容箱，成本與空間配置效率兼顧。
• •  100～300戶：建議使用 96芯，可一次性容納大樓主幹光纖分派需求，並保有跳線管理餘裕。
  •  300戶以上：可選用 144芯以上或多模組化並列方式，應對高密度用戶光纖跳接需求，並利於未來新增用戶擴充。

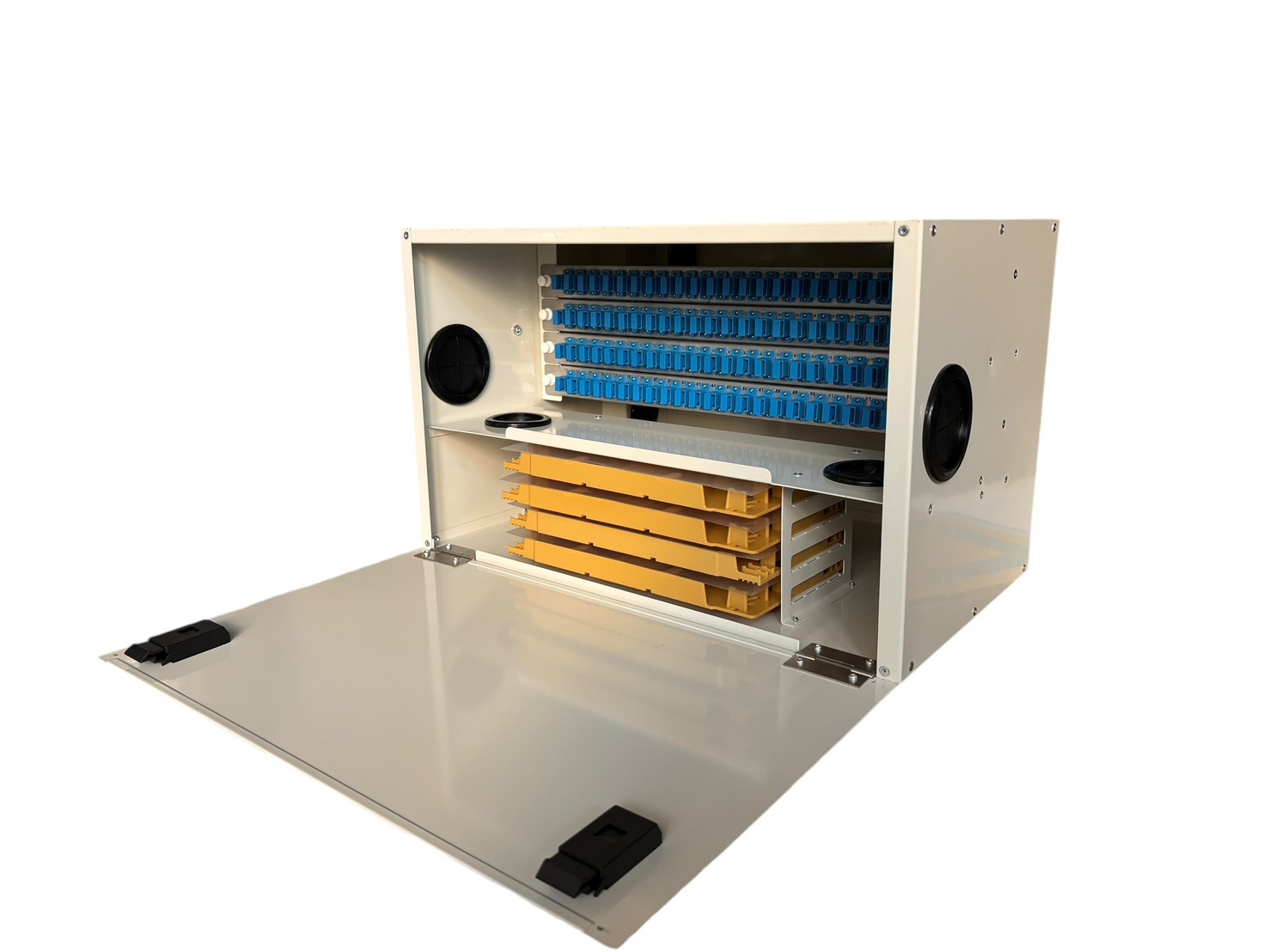

• •  尺寸為 265×430×300mm，可容納96芯光纖。
• •  支援即插即用式模組化跳線設計。
• •  適用於SC、LC、FC等常見端子規格。
• •  防鏽鋁合金機體、面板拆裝快速、散熱佳。

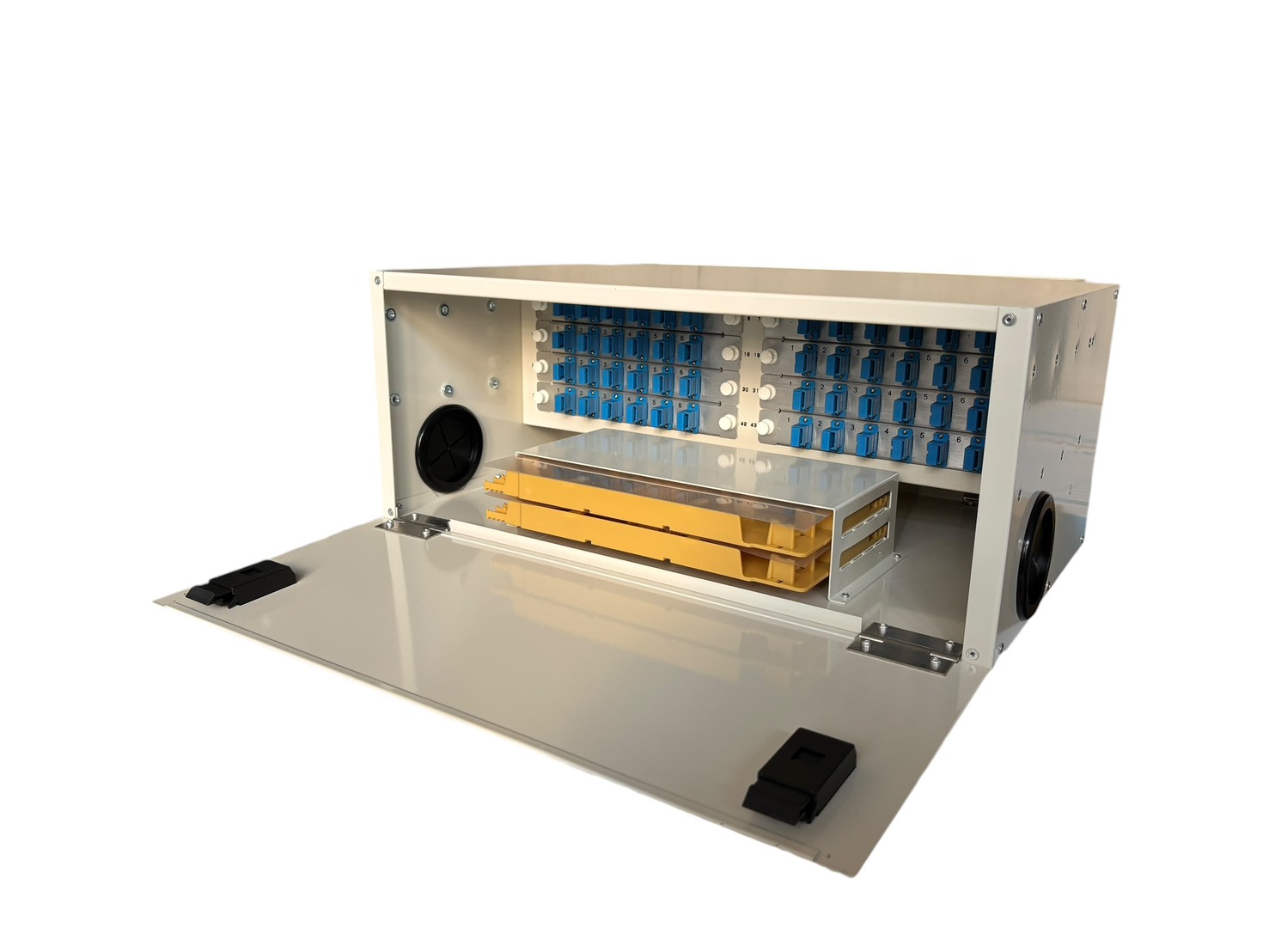

• •  尺寸 175×430×300mm，1U安裝空間，輕巧不佔位。
• •  面板可快速更換 LC、SC、FC 適配器。
• •  左右對稱出線孔搭配橡膠護套，防塵防鼠。
• •  搭配FTTH光纖機櫃或壁掛使用皆可。

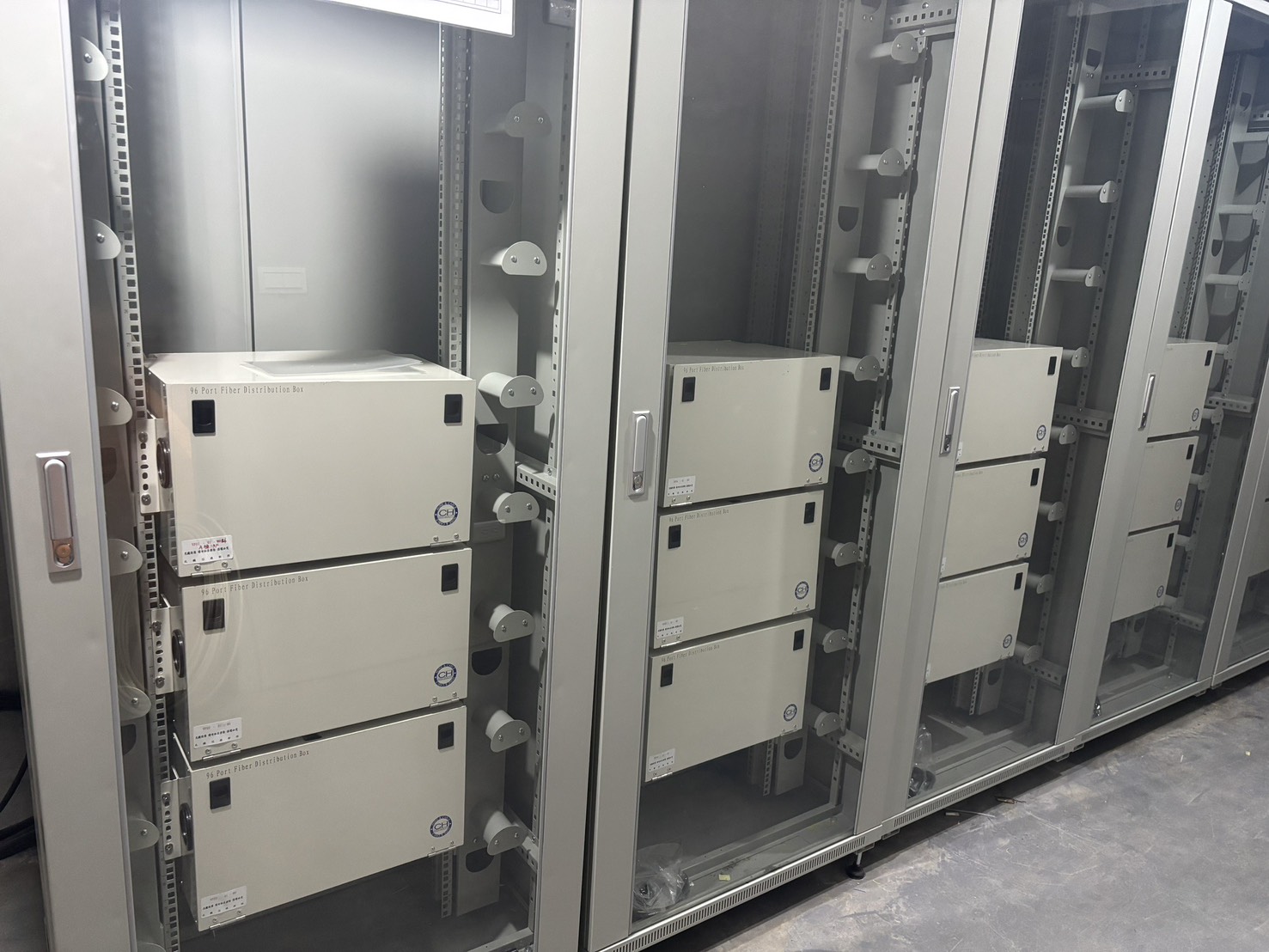

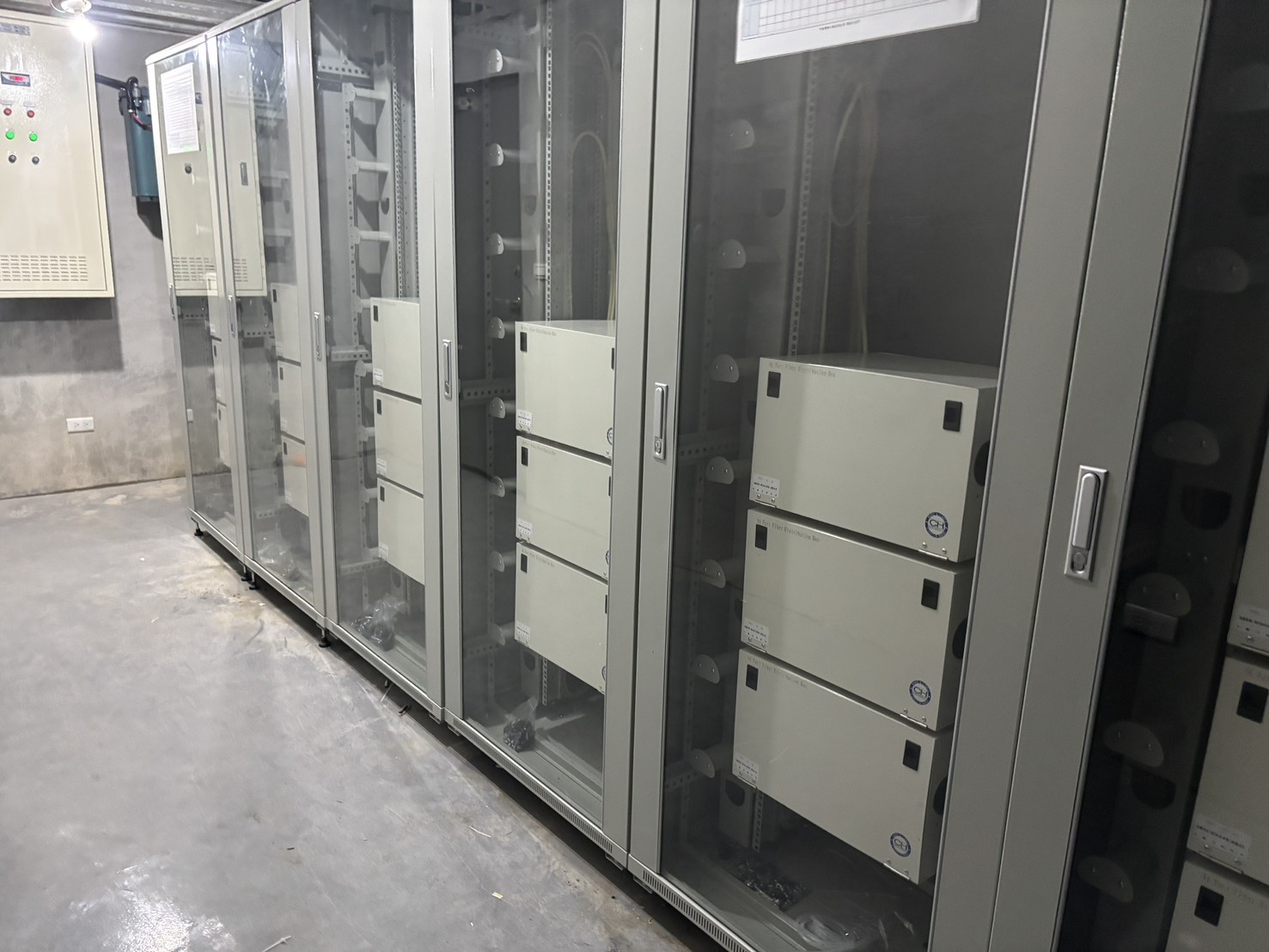

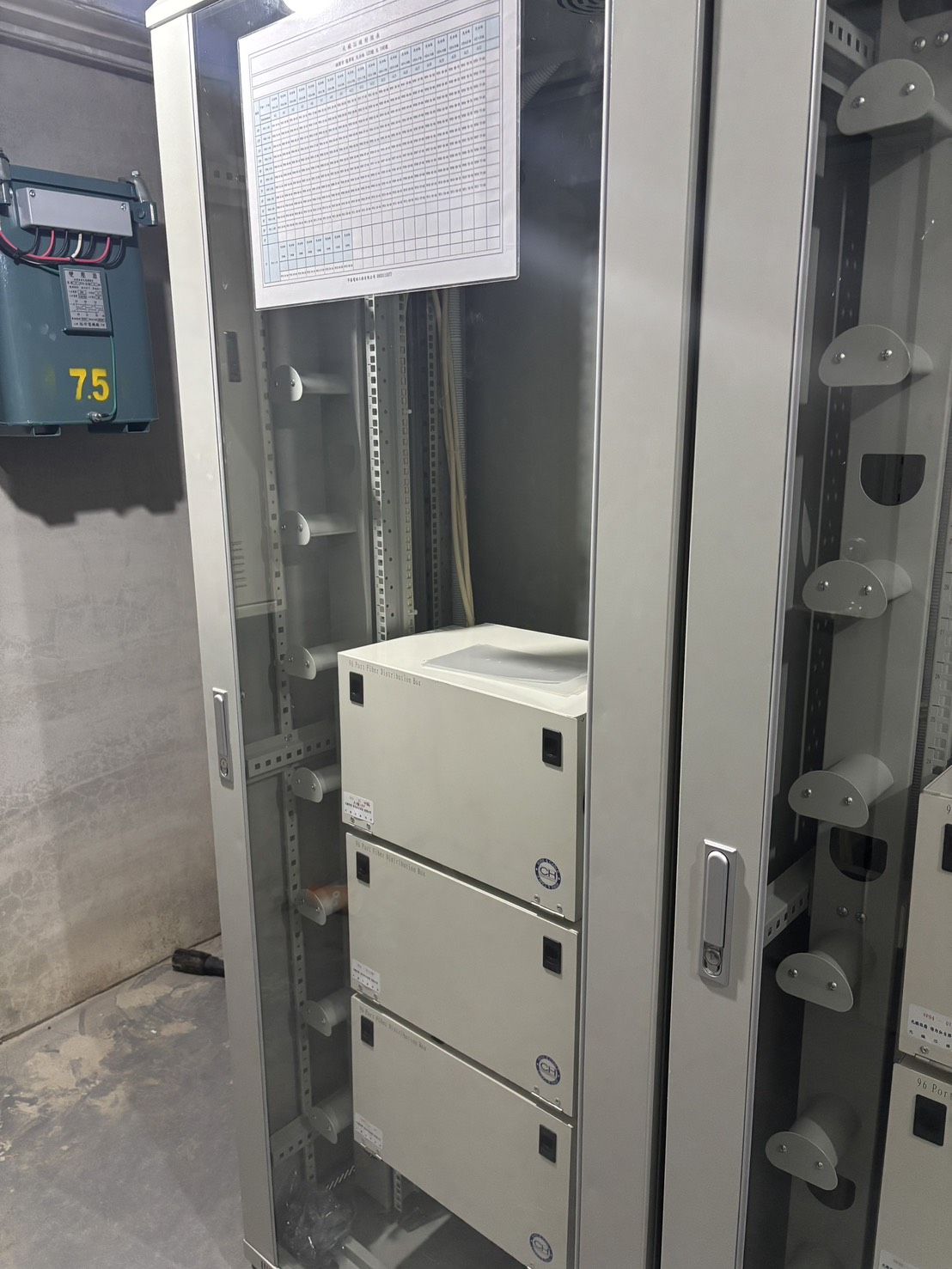

FTTH光纖機櫃及96C光纖收容箱｜案例照片
