產品說明Product manual
-
符合 ITU-TG657.A1 抗彎曲規範
-
FTTH 屋內應用
-
外徑小且重量輕
-
彎曲半徑小易於施工
-
光纖芯數為1-4 芯
-
本光纜之光纖必須能與G.652D光纖熔接，熔接損失必須在0.3dB以下
光纖特性-9/125(G657-A)Fiber characteristics
-
光損失
在波長 1310nm 時，≦0.4dB/km
-
光損失
在波長 1550nm 時，≦0.3dB/km
-
模場直徑
1310nm:8.6~9.0μm,±0.42μm
-
模場直徑
1550nm:9.6~10.7μm,±0.7μm

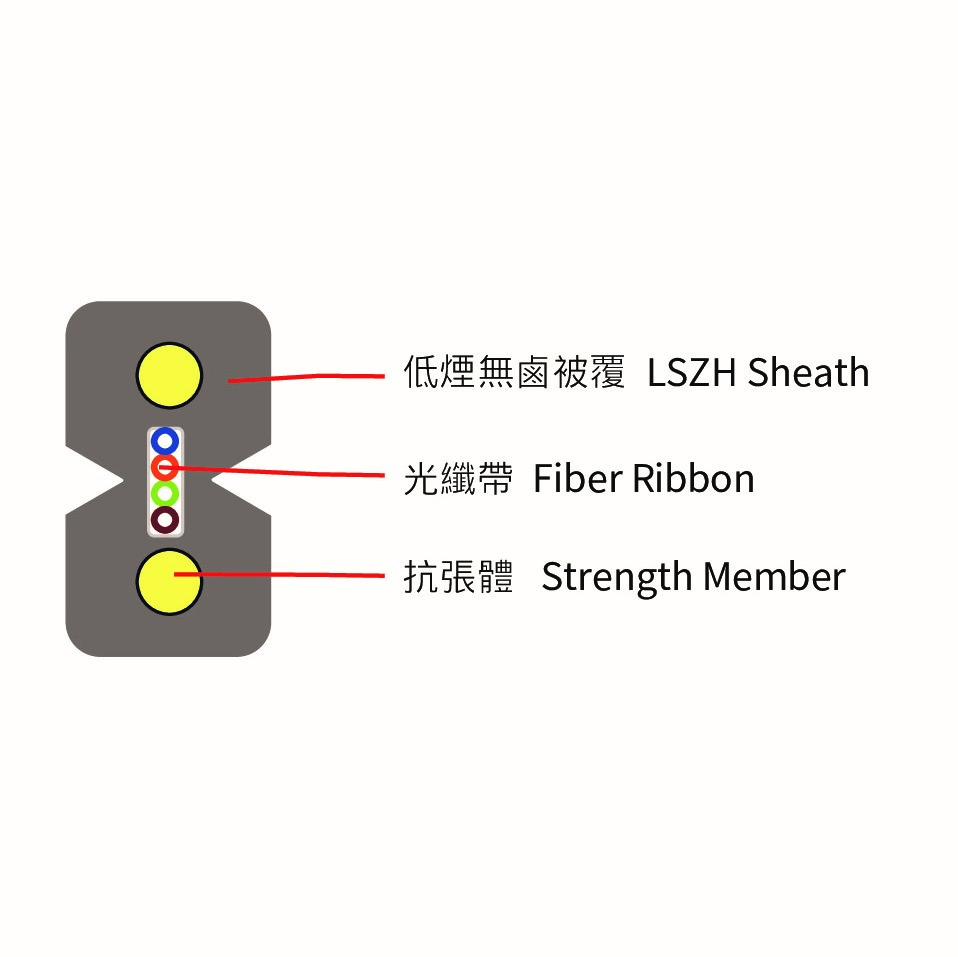

光纜規格Fiber specifications
-
光纜芯數
1-4
-
抗張體材質
FRP
-
光纜外徑
3.0*2.0mm
-
光纜重量
9.6kg/km
-
外被覆型態
LSZH
-
最大張力負載
60N
-
最小彎曲半徑(負載)
30倍光纜外徑
-
最小彎曲半徑(無負載)
15被光纜外徑
-
儲存溫度
-20~+60
-
作業溫度
-20~+60
-
使用溫度
-10~+50
-
使用溫度
-10~+50
光纖製造標準Fiber manufacturing standards
-
張力負載與彎曲試驗
TIA/EIA-455-33 單模≦ 0.2db
-
擠壓試驗
TIA/EIA-455-41 單模≦ 0.2db
-
連續彎曲試驗
TIA/EIA-455-104 單模≦ 0.2db
-
連續衝擊試驗
TIA/EIA-455-25 單模≦ 0.2db
-
扭轉試驗
TIA/EIA-455-85 單模≦ 0.2db
訂購資訊Ordering Information
-
2芯扁平光纖
C8CH9-2-1
4芯扁平光纖
C8CH9-4-1
