- LUNA宅內智能模組

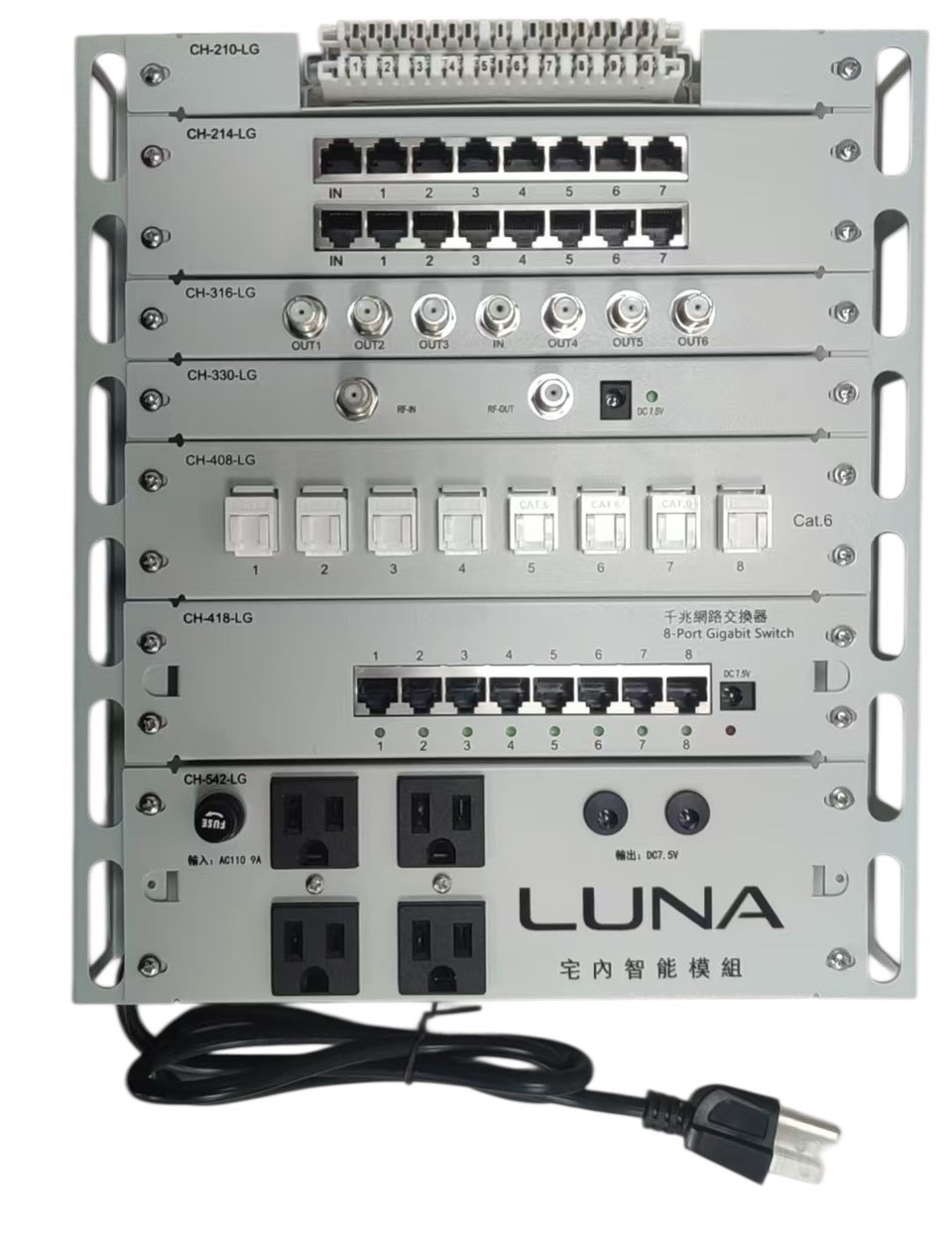

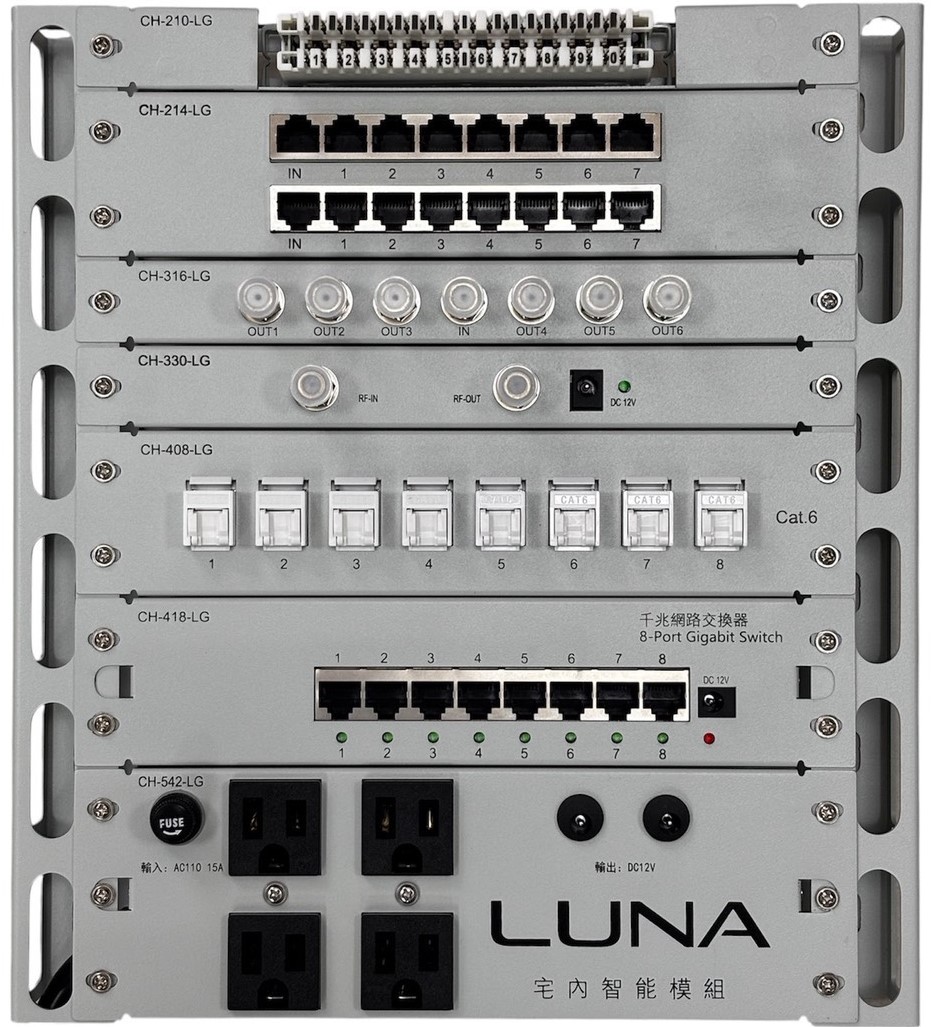

產品說明Introduction：
-
系統採用模組化設計，整合住宅內電信語音、數位電視、寬頻網路與電源配置。
-
各功能模組可獨立安裝與更換，便於施工、維修與後續系統擴充。
-
相較傳統一體成形弱電面板，可於單一模組異常時進行局部維修，降低整體維護成本。
-
系統依結構化佈線概念設計，線路配置清楚，施工流程直覺，適合一次施工或分期施作。
-
搭配專用理線支架，可有效整理跳線與訊號線，維持弱電箱內整潔有序。
-
電源模組整合 AC 與 DC 輸出，集中管理弱電設備供電，提升施工安全性與系統穩定性。
-
適用於住宅建案、透天別墅及重視施工品質與後續維護之弱電工程。
-
系統外觀設計適合住宅空間使用，即使位於公共區域或住戶可見位置，仍能維持整潔、有序且具質感的呈現，提升建案整體完成度。
模組規格Product Specifications：
-

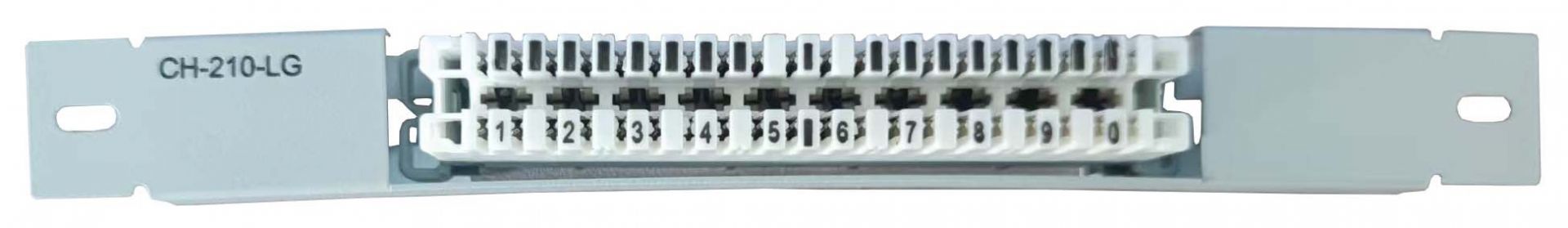

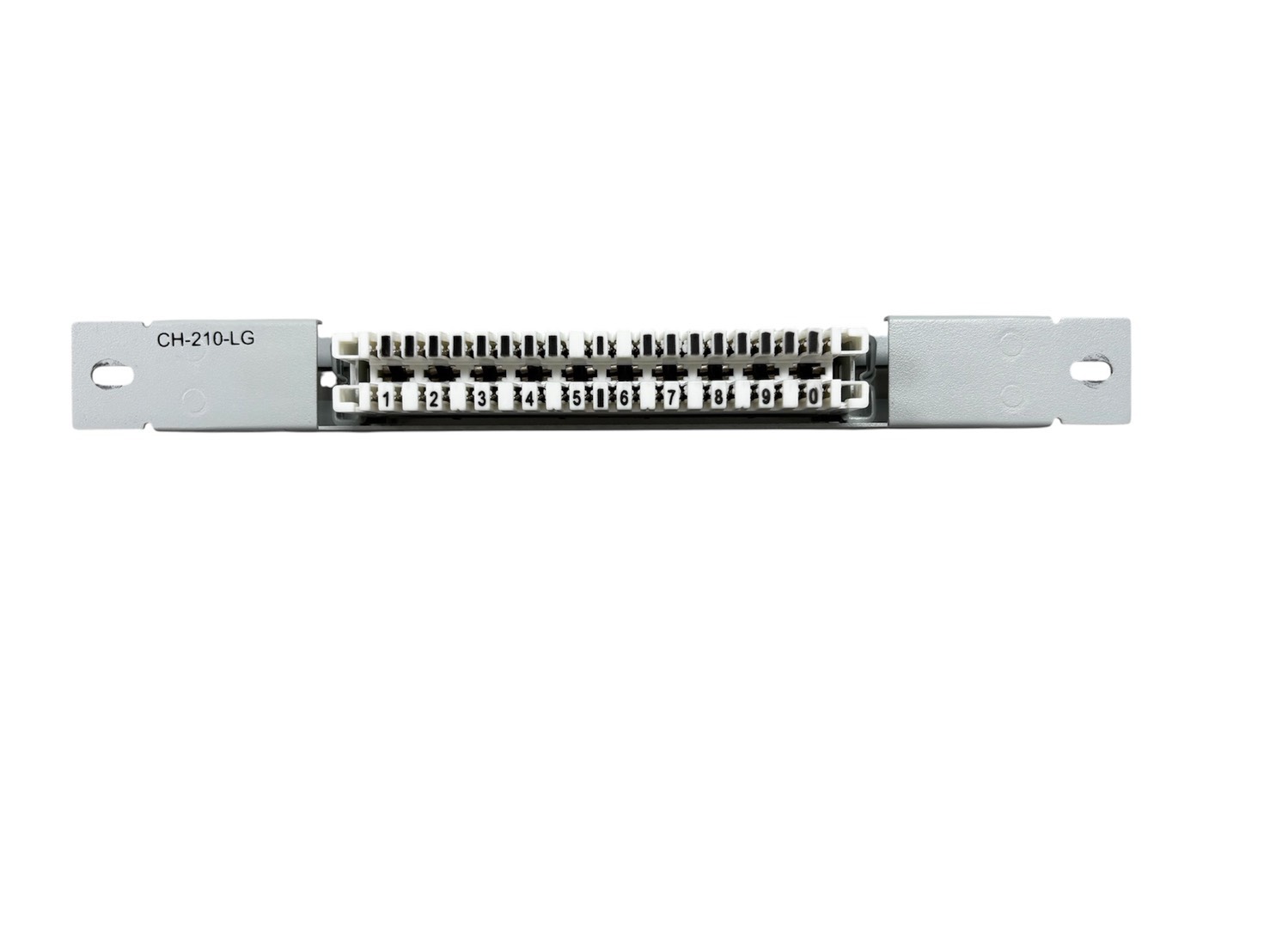

電信端子板模組
緊湊型設計之電話端子模組，內建C型10P端子板，符合電信規範。
-

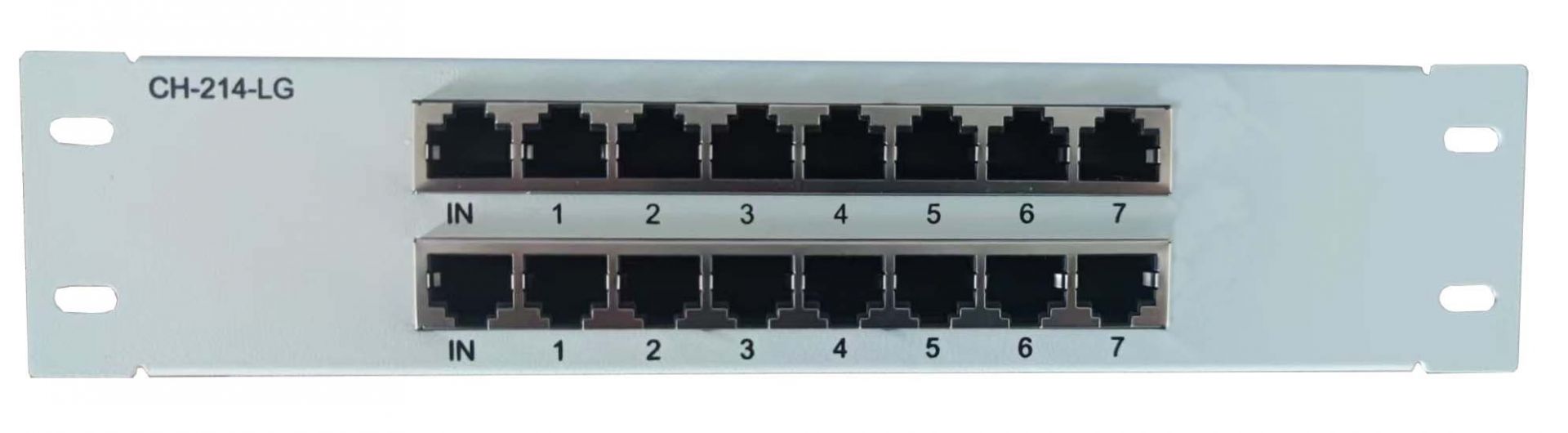

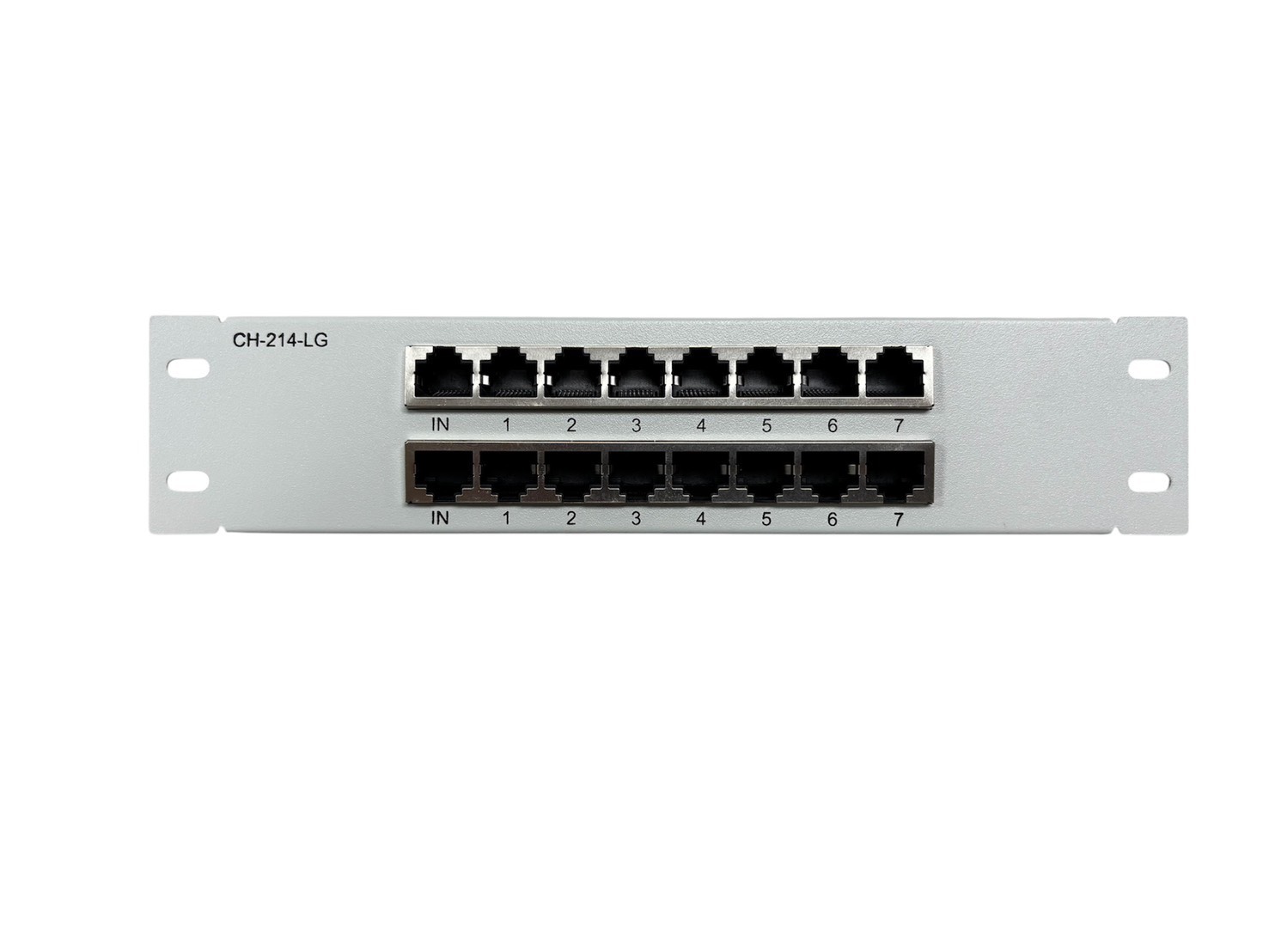

電話模組
電話訊號分配模組，提供二進十四出配置，採用 RJ45 接線介面。
-

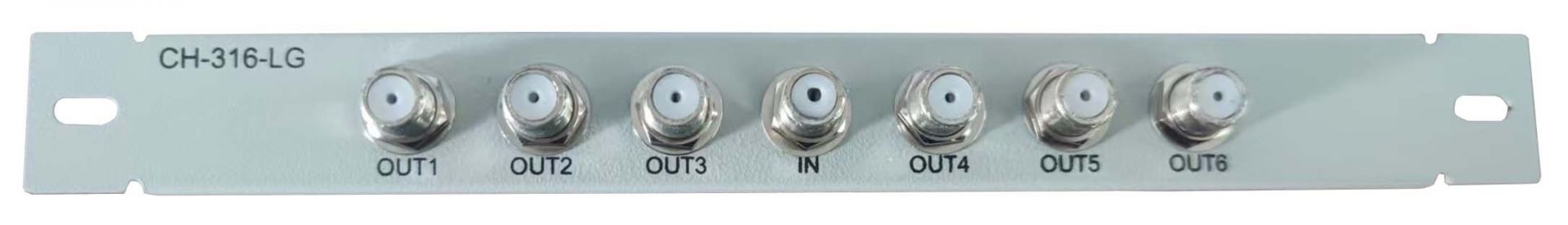

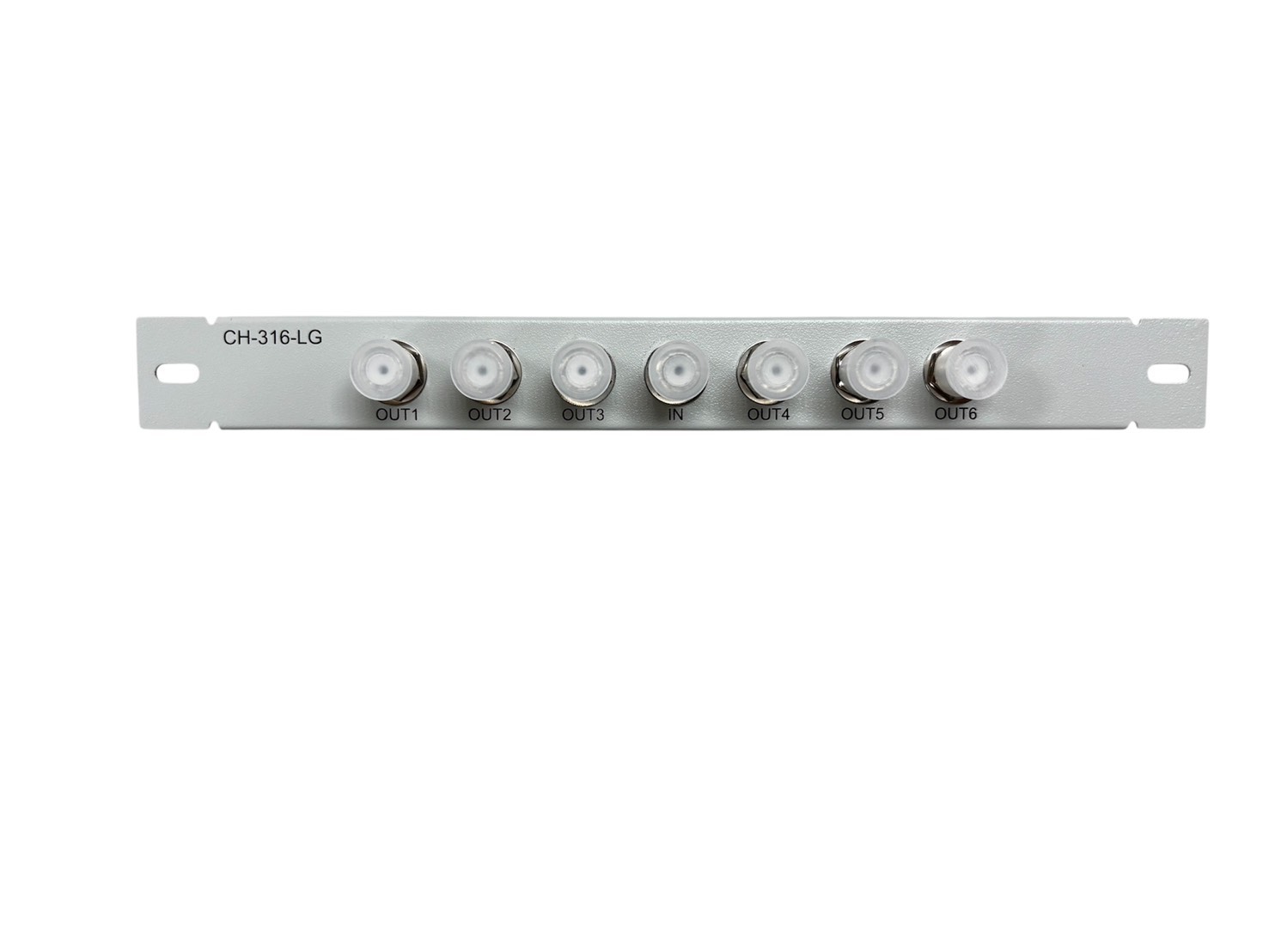

電視分配器模組
一進六出電視分配器，頻率5~1000MHz，分配損耗小於10dB，反射大於16dB，相互隔離度大於25dB，內部使用微電路板式設計，支援高畫質電視訊號。
-

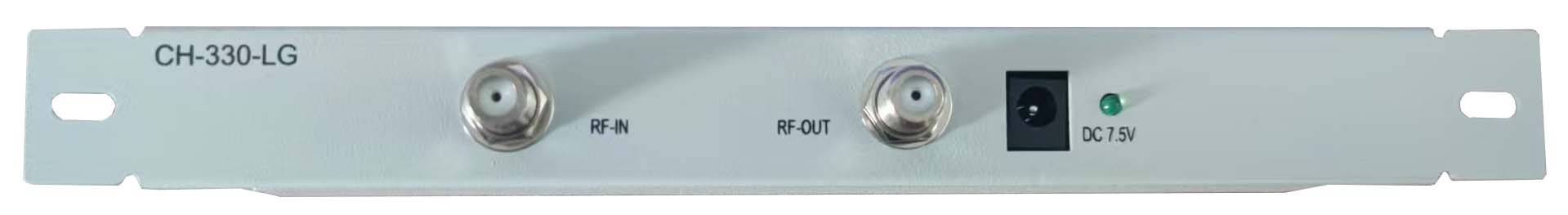

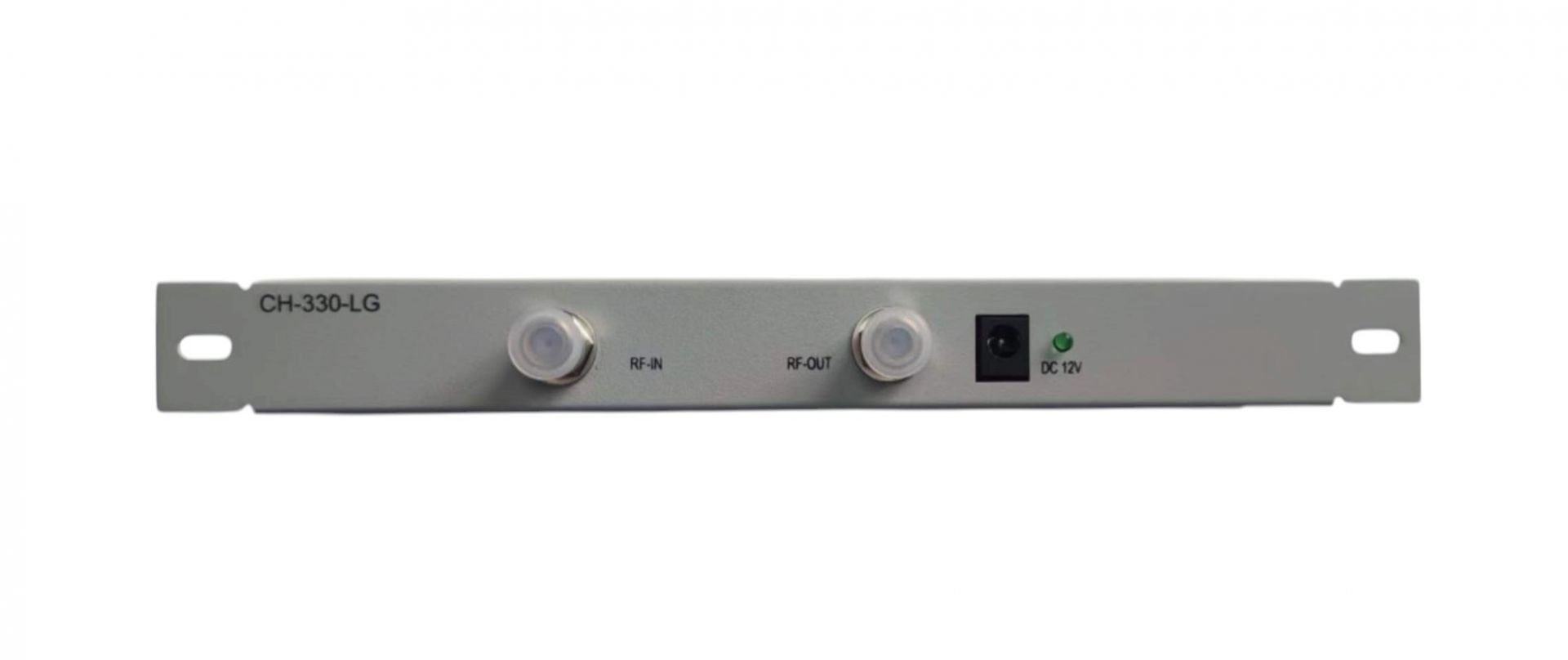

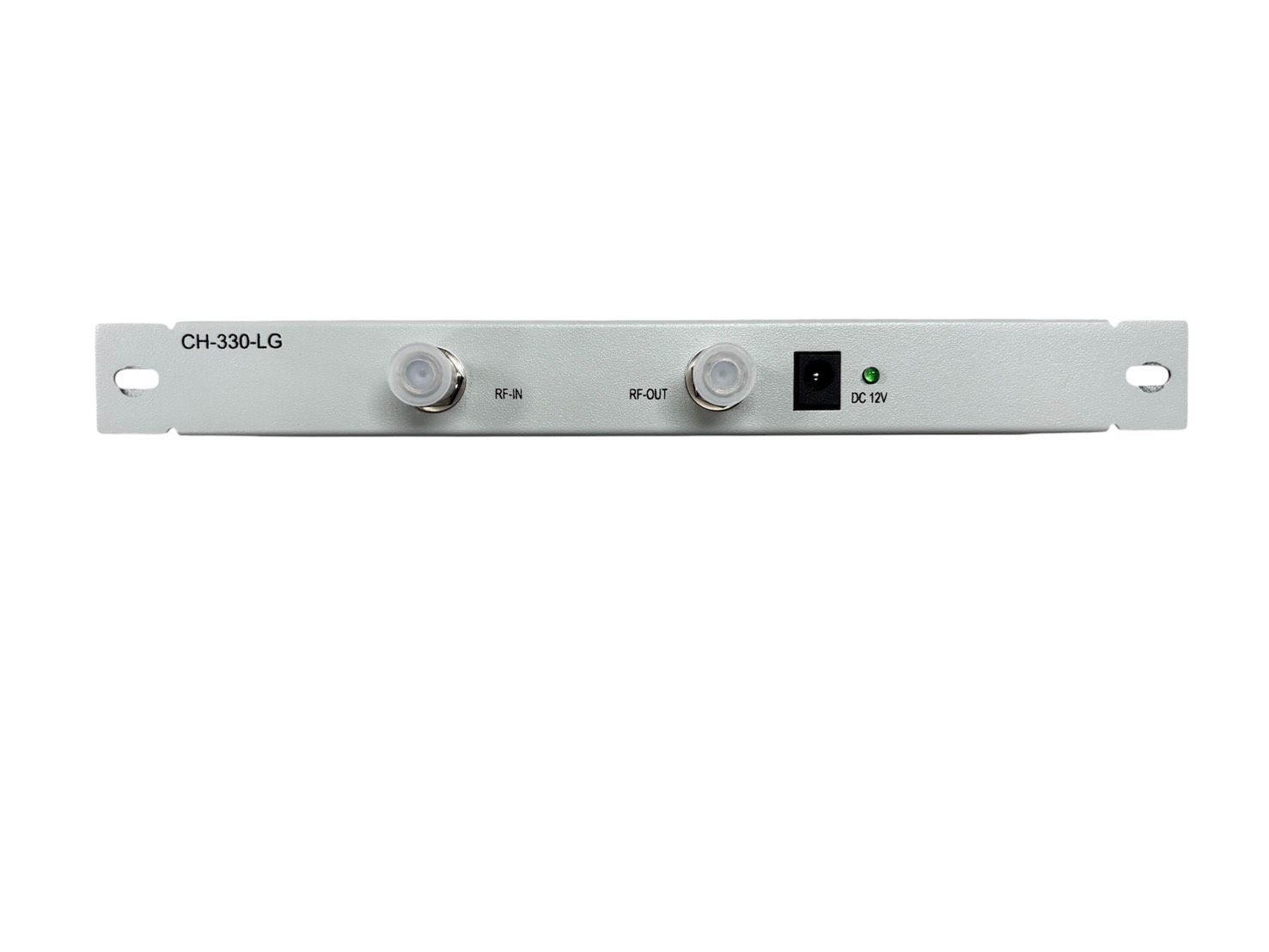

電視放大器模組
頻率40~1000MHz，增益16dB±1，平坦度±1dB，輸入入力≤80dbuv，最大功耗1W，採用穩定放大架構與訊號控制設計，避免訊號過度放大造成畫質失真。
-

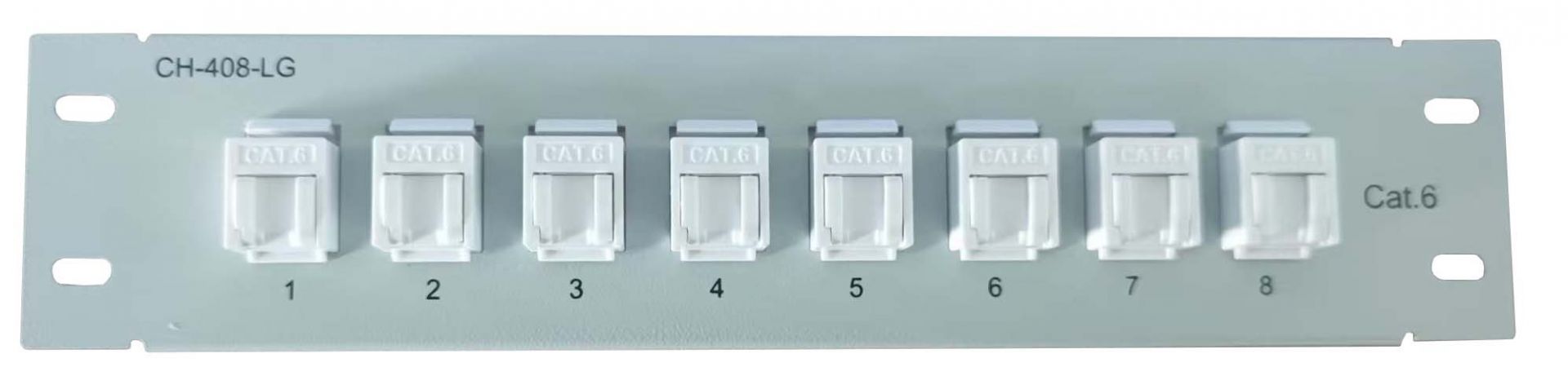

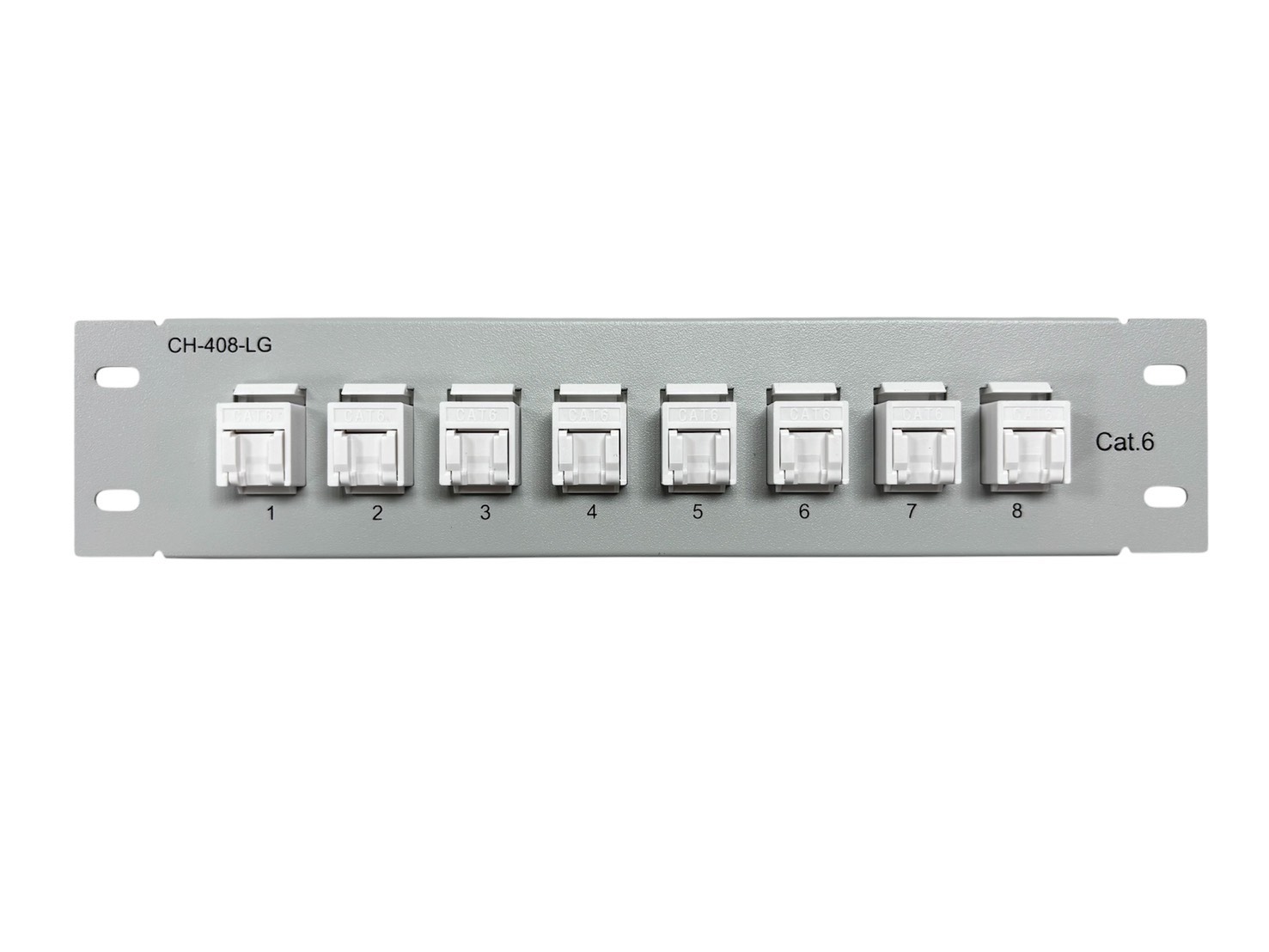

網路8孔插座模組
採用模組化跳線設計，將每一個網路接線埠獨立配置，當單一線路發生異常時，可針對問題插座進行維修或更換，無需整組面板拆換，大幅降低維護成本並提升系統使用壽命，支援23~26AWG單股/多股纜線，符合C6 EIA/TIA 568B、ISO/IEC 11801、EN50173標準。
-

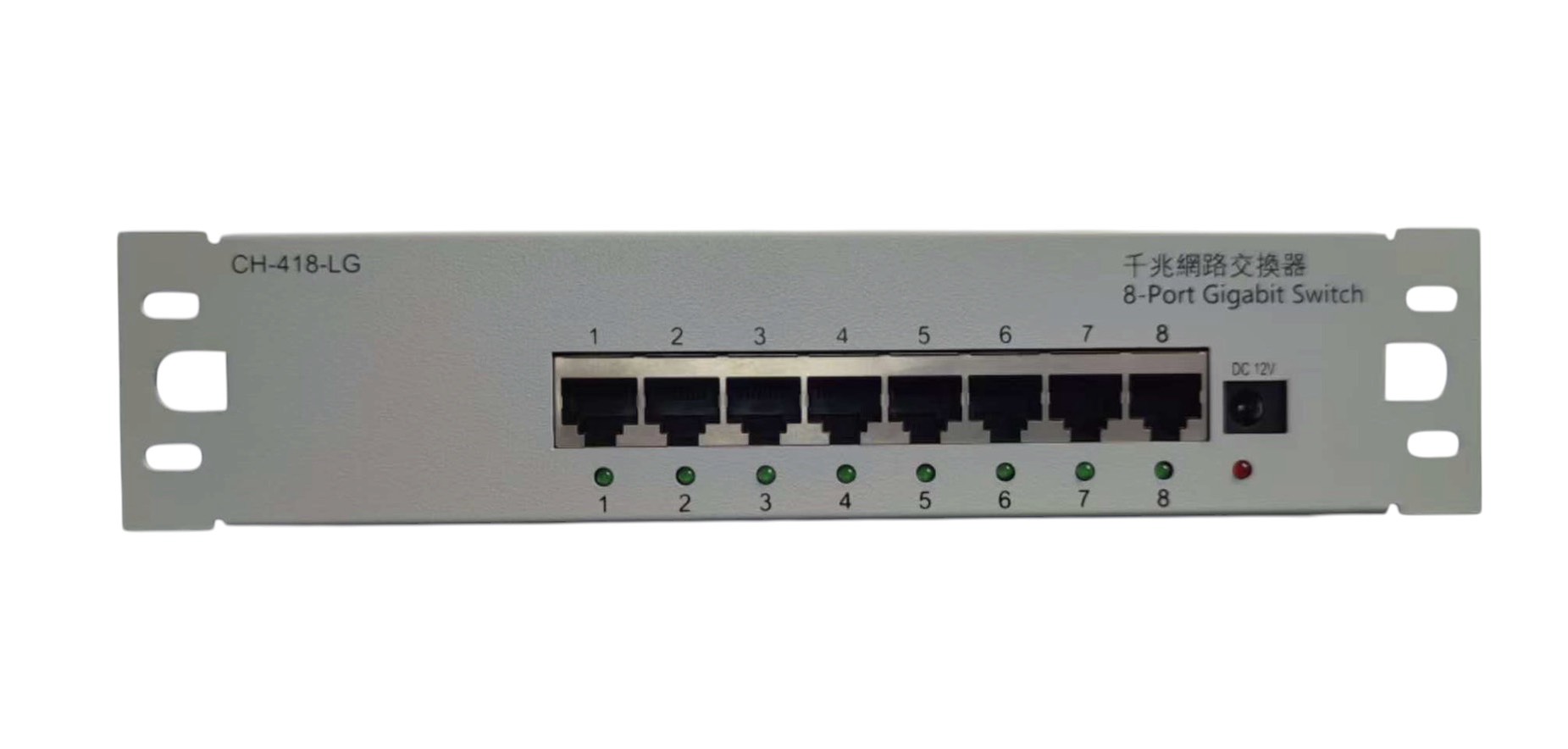

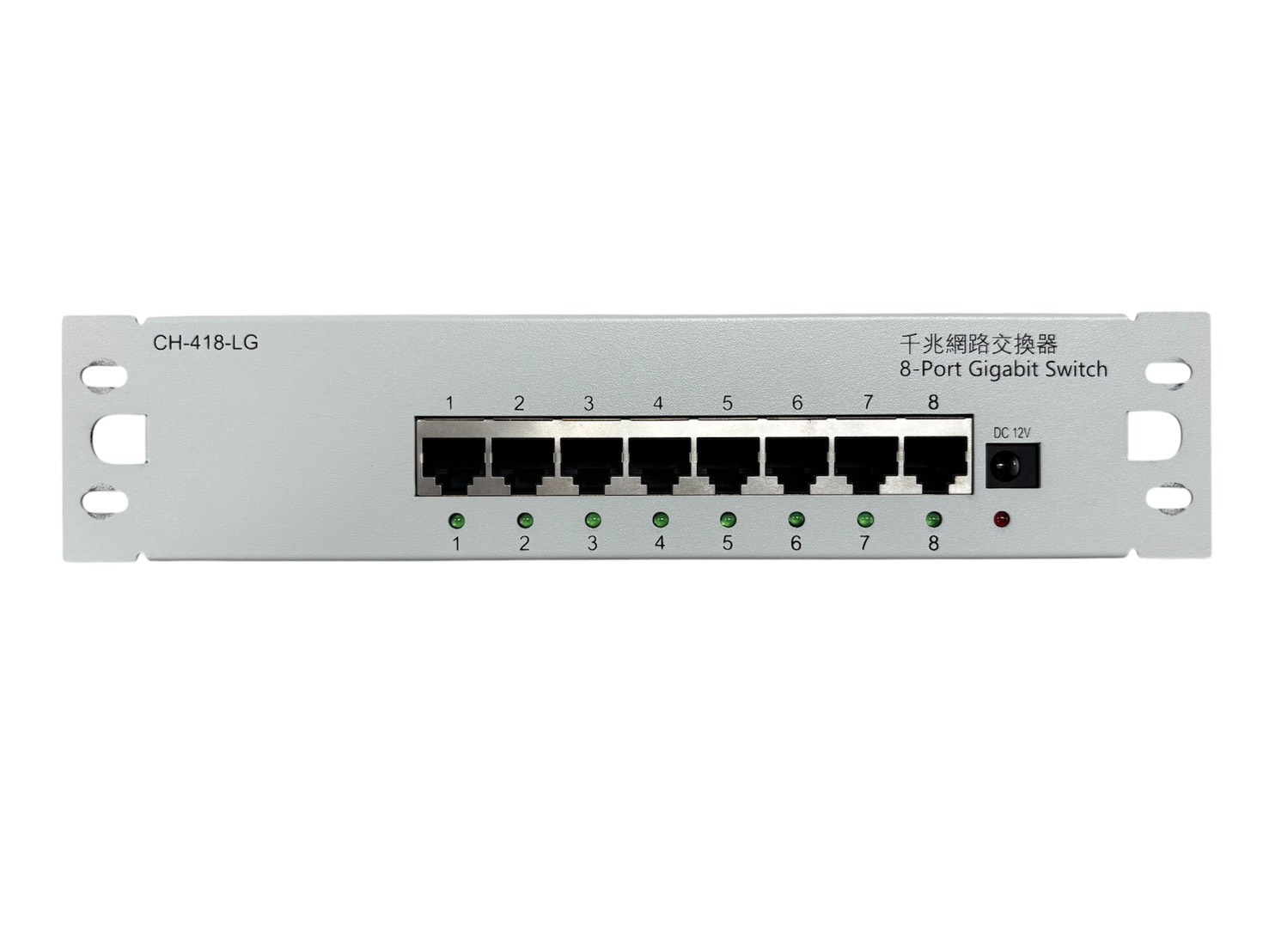

網路交換機模組
提供8個10/100/1000 Mbps 自適應 RJ45 連接埠，支援線速轉發，確保穩定高速傳輸，每埠支援 Auto MDI/MDIX 與速率／雙工自動協商，符合 IEEE 802.3x 標準，即插即用，無需設定。
-

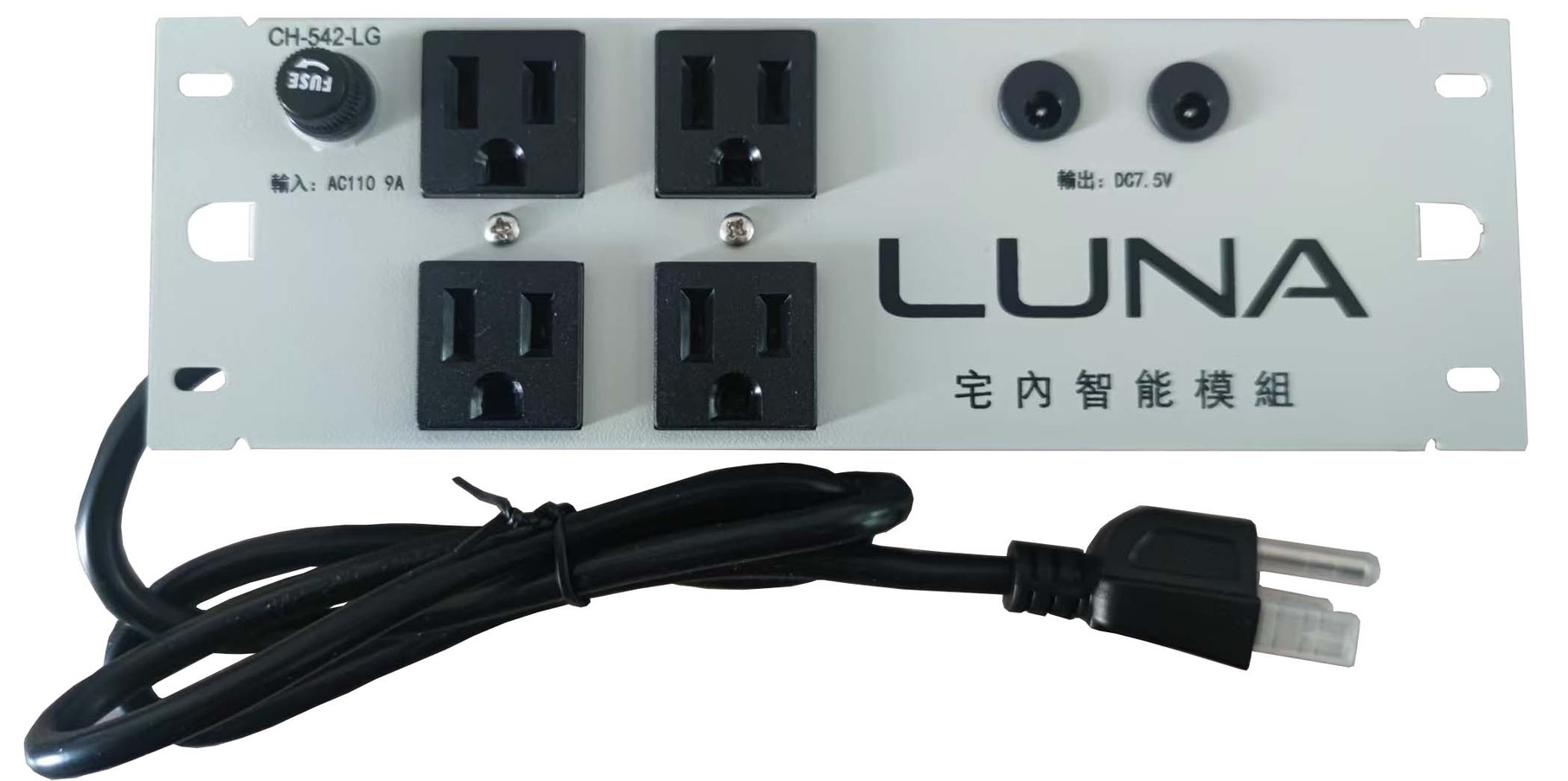

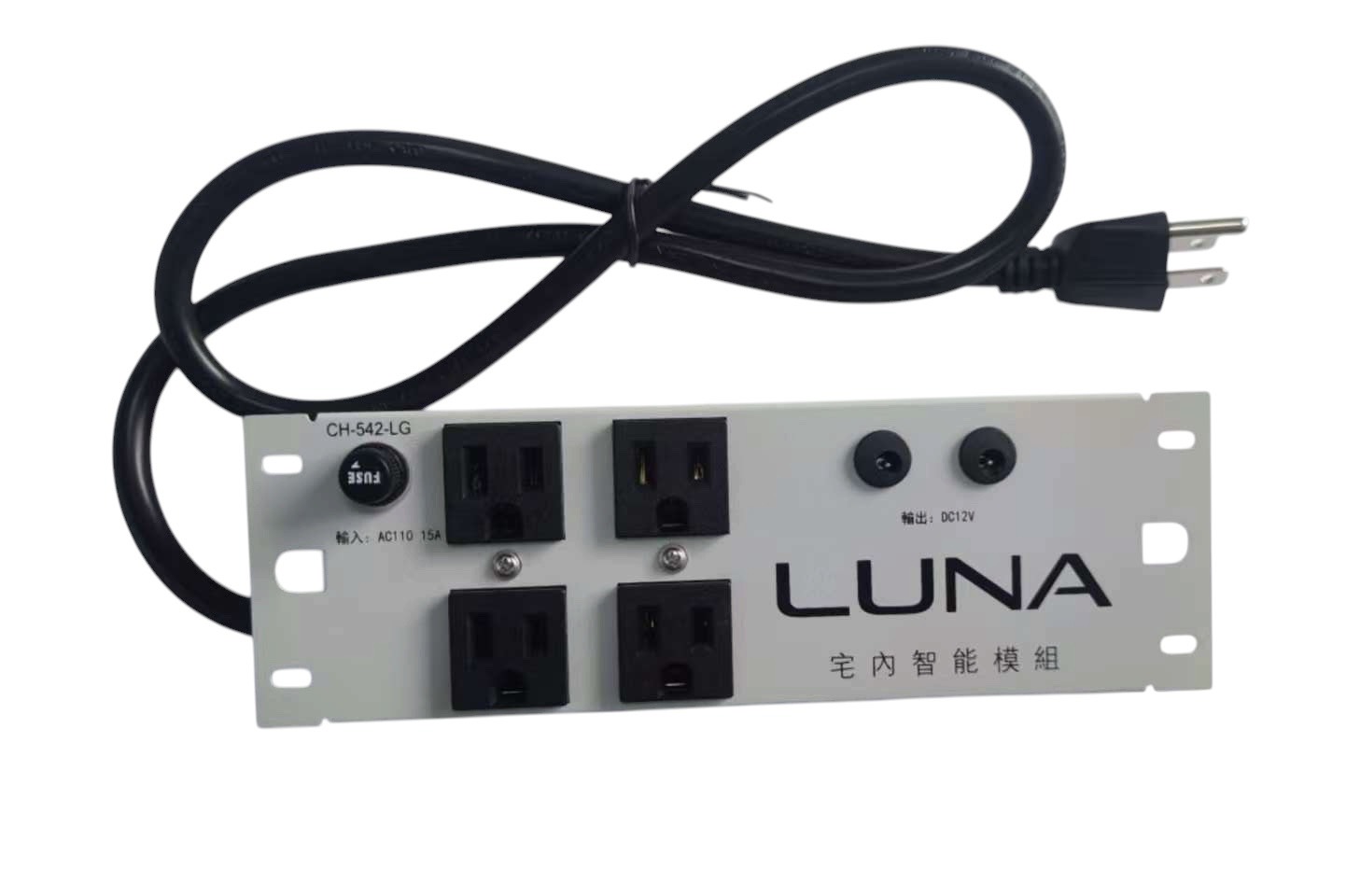

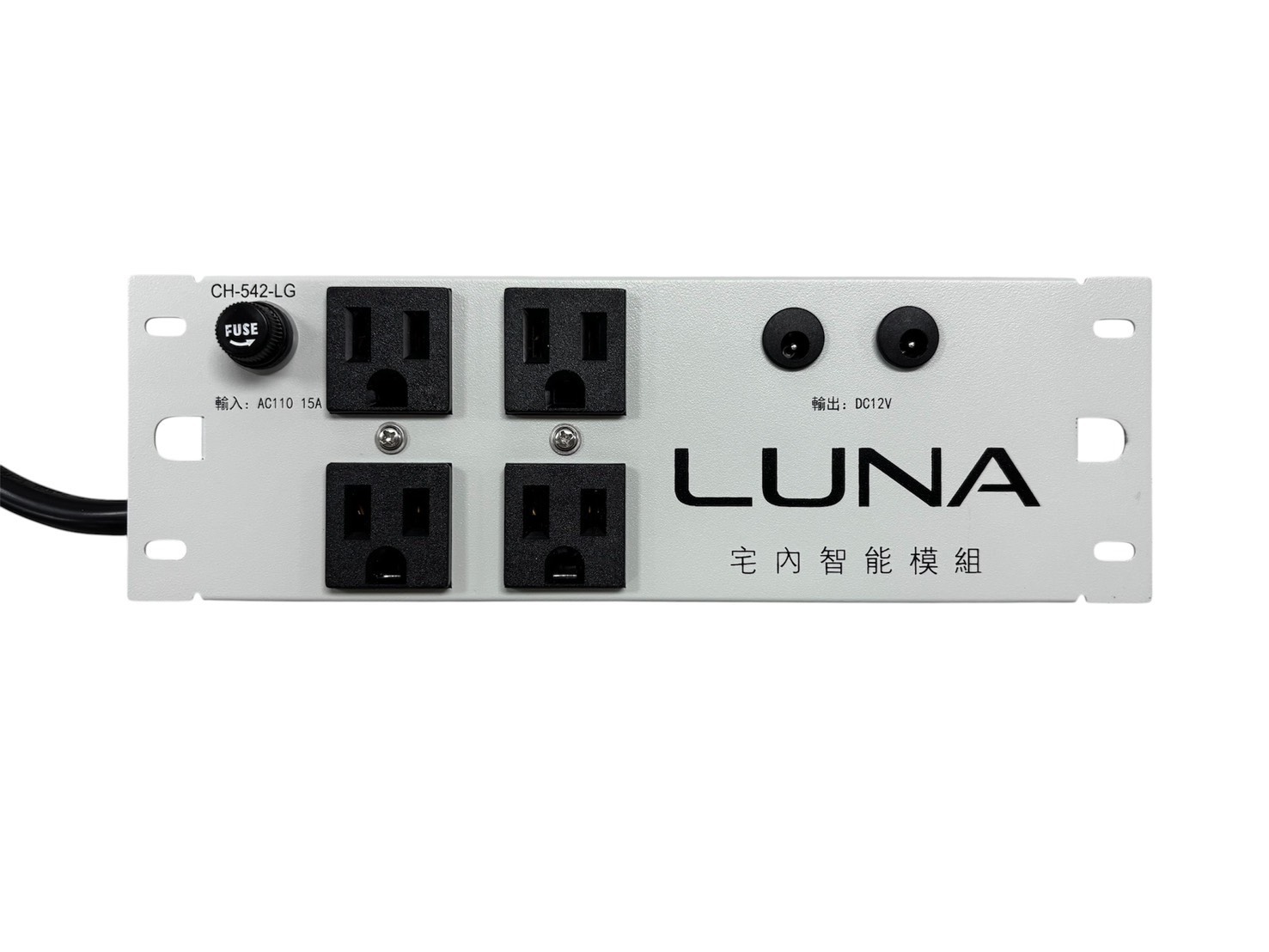

電源模組
專為住宅弱電箱設計的整合型電源供應模組， 提供四組AC 110V 9A 三插座接地電源和兩組DC 7.5V 10W直流電源之混合輸出配置，集中管理宅內網路與智能設備用電。
-
模組支架
提供3U、4U、5U、6U理線架型模組固定架，專為施工與後續維護考量的理線架設計，可將跳線與線材有序收納於架體內，避免完工後線路凌亂、難以辨識的問題，讓弱電箱在完工當下與多年後，依然保持清楚、整潔、可維護的狀態。(模組完成尺寸寬度為260mm)
-
模組盲蓋板
0.5U單位盲蓋板，支援未安裝滿的模組空間。
訂購資訊Ordering Information：
-
電信端子板模組
CH-210-LG
-
電話模組
CH-214-LG
-
電視分配器模組
CH-316-LG
-
電視放大器模組
CH-330-LG
-
網路8孔插座模組
CH-408-LG
-
網路交換機模組
CH-418-LG
-
電源模組
CH-542-LG
-
模組支架
CH-103-LG(3U)、CH-104-LG(4U)、CH-105-LG(5U)、CH-106-LG(6U)
-
模組盲蓋板
CH-905-LG
