Cat.5e UTP 無遮蔽網路線

CAT.5e 網路線Cat.5e UTP 無遮蔽網路線

CHENG HWA 全系列網路線產品符合 ISO/IEC 11801 2nd Ed. 、ANSI/TIA-568.2-D、UL444 、IEC 61156-5 2nd Ed.、EN 50173-1、EN50288-3-1、TIA/EIA 568-C.2 標準，且皆可通過Fluke儀器測試。 【可以提供UL、ETL、SGS等國際第三方實驗室認證證書】

檔案下載
諮詢此產品

產品說明Introduction：

  • 臺灣製造，品質穩定可靠

  • 通過UL、ETL、SGS等國際第三方認證（可提供驗證證書）

  • 符合 ISO/IEC 11801 2nd Ed. 、ANSI/TIA-568.2-D、UL444 標準

  • 符合 IEC 61156-5 2nd Ed.、EN 50173-1、EN50288-3-1、TIA/EIA 568-C.2 標準

  • 線材結構為四對單股式對絞線，24AWG X 4P 實心銅線

  • 採大孔徑抽拉式紙箱，305 米(1000FT)/箱裝

  • 傳輸頻寬達 100MHz

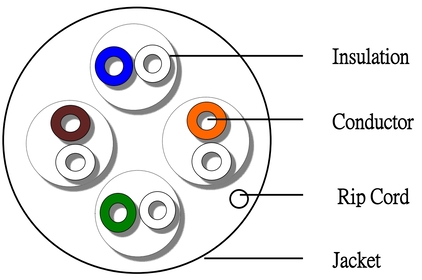

電纜結構Construction & Dimension：

  • 導體尺寸(材質)

    24AWG X 4P(軟銅線 Annealed Bare Copper)

  • 導體結構

    1/0.5±0.01mm

  • 絕緣材質

    高密度聚乙烯(HDPE)

  • 絕緣體完成外徑

    0.9 ± 0.03 mm

  • 對線顏色

    1P：藍+白/藍、2P：橙+白/橙、3P：綠+白/綠、4P：棕+白/棕

  • 外被覆材質

    PVC 或 LSZH(低煙無鹵)，符合 UL 耐燃標準

  • 電纜完成外徑

    4.9 ± 0.2 mm

電氣特性Electrical & Physical Properties：

  • 導體電阻
    (DC resistance)

    9.38 Ω/100m 20℃ Max.

  • 直流電阻不平衡
    (Resistance unbalance)

    5% Max.

  • 工作電容
    (Mutual Capacitance)

    5.6 nF/100m Max.

  • 對地不平衡電容
    (Capacitance unbalance)

    330 pF/100m Max.

  • 火花測試
    (Spark Test)

    2.5 KV

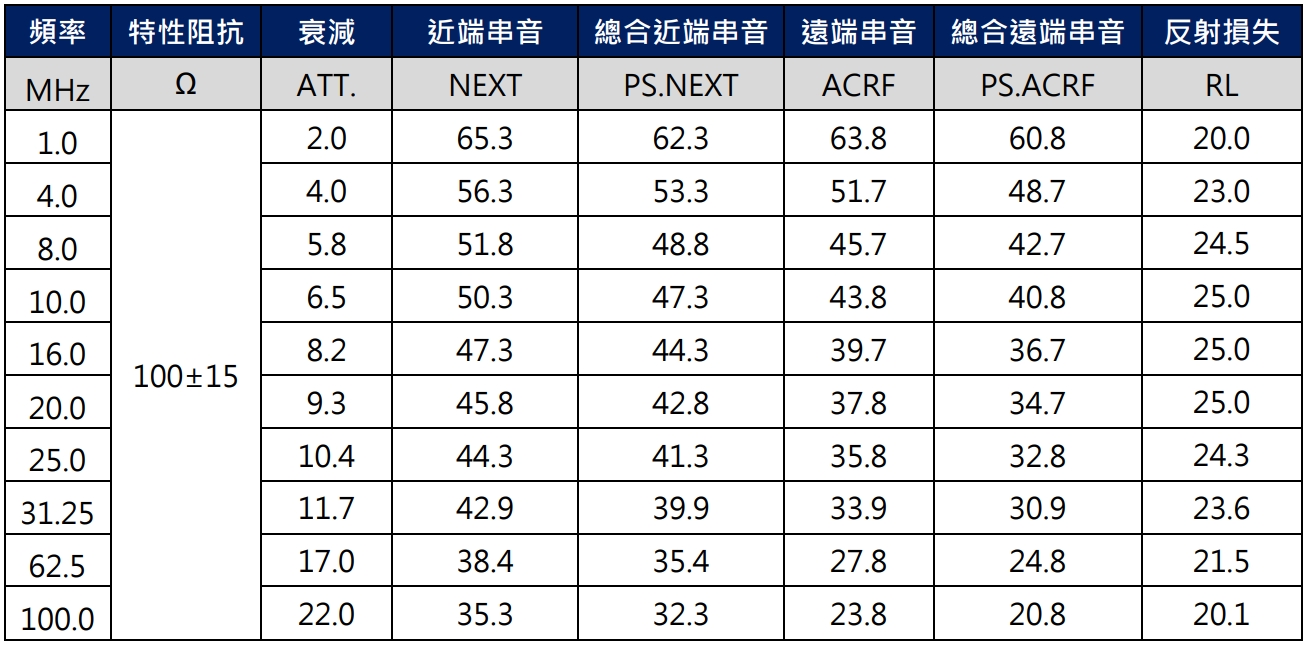

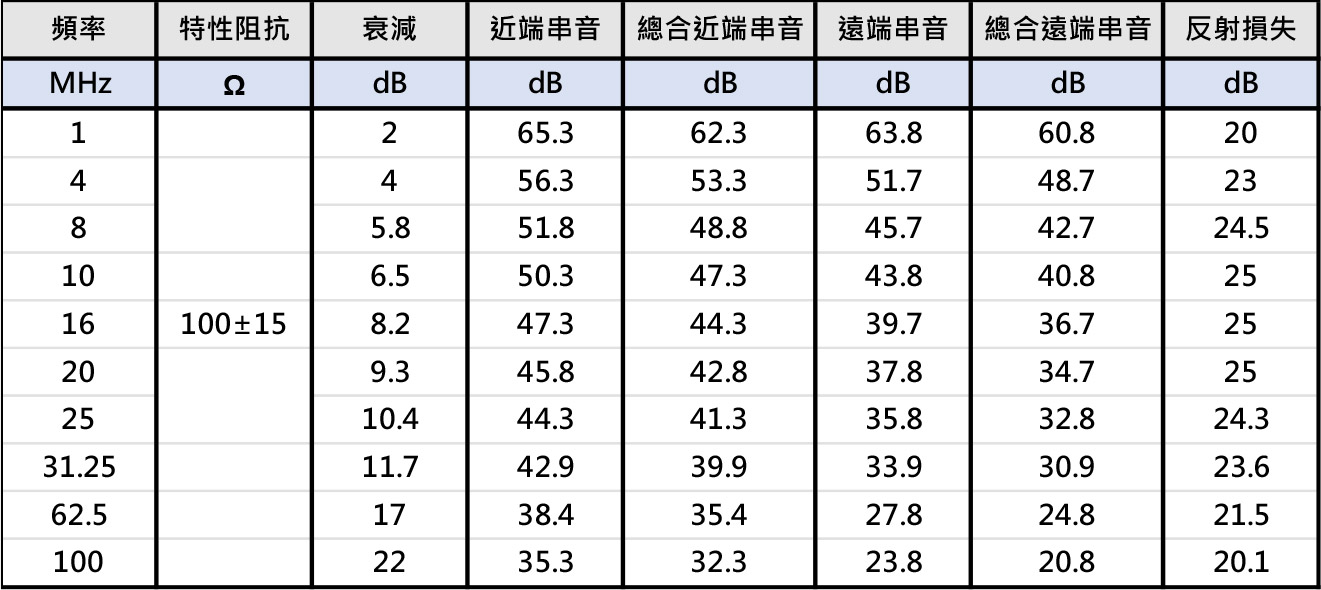

電氣特性Electrical & Physical Properties：

訂購資訊Ordering Information：

  • CAT.5E UTP 網路線

    C8CHUTP5E01X

  • CAT.5E UTP 屋外型

    C8CHUTP5E02X

  • CAT.5E UTP LSZH

    C8CHUTP5E03X

  • X(顏色)：1-灰色、2-藍色、3-黃色、4-綠色、5-紅色、6-黑色（PE）
